Kafka从系统架构到生产消费的完整图谱

Kafka 架构

Kafka
架构

基础模型

Topic 是逻辑分类

Partition 是物理分区和并行单位

Replica 是物理副本，保证 Partition 高可用

Leader 提供对外读写能力，Follower 只是同步副本

Offset 标识 Partition 内的消息位置

为什么使用 Kafka

消息队列解耦生产者和消费者

高吞吐，适合实时日志流

磁盘持久化，数据不易丢

分布式扩展 Broker 与 Partition

为什么 Kafka 快

Partition 并行
生产消费围绕Partition展开
Partition 数量决定并行上限

顺序 IO + Segment
Partition 追加写
LogSegment 按最小 Offset 命名

Offset + 稀疏索引
先二分查找定位 Segment
再二分查 Index，找最近 offset
最后顺序扫描 Log

Page Cache
依赖 OS 缓存
减少 JVM 内存和 GC 压力
生产消费速率接近时会形成读写空中接力

Sendfile 零拷贝
数据从Page Cache进入网络的发送路径
减少用户态和内核态复制

端到端批量压缩
批次压缩后写入日志
消费前保持压缩
支持 GZIP / Snappy / LZ4

Kafka 高可用

Replica 分配
Partition 与 Replica 均匀分布到 Broker
Replica 数量不应超过 Broker 数量

ACK 可靠性
Producer 等待 Broker 确认
确认时机影响吞吐与可靠性

ISR 机制
维护同步副本集合
Follower 长时间落后被踢出 ISR
Leader 故障后从 ISR 中选新 Leader
所有 Follower 同步完成后，Leader 返回 ACK

acks 级别
0：不等确认
1：Leader 写入即确认
all：ISR 同步后确认

故障恢复与可见性
LEO 是每个副本末端 Offset
HW 是所有副本最小 LEO
HW 之前数据才对 Consumer 可见

Kafka 生产与消费

Kafka
生产与消费

如何生产消息

ProducerRecord 结构
Topic / Partition / Key / Value / Timestamp

消息路由
指定 Partition：直接写入
有 Key：Key Hash 与 Partition 取余
都没有：Round Robin

发送方式
异步：缓冲区 + Sender 线程批量发送
同步：逐条发送并等待 ACK

如何消费消息

消费模型
队列模式：组内竞争
发布订阅：组间共享
Consumer Group 统一两种语义

Rebalance
组成员变化
订阅 Topic 变化
Topic 分区数变化

Pull 模式
Consumer 主动拉取
落后Producer后可继续追赶
生产者可以大批量发数据，Kafka 作为缓冲层

Offset 管理
Committed Offset：持久化在 __consumer_offsets
Current Offset：保存在 Consumer 客户端

交付语义
At most once：可能丢，不重传
At least once：可重传，不丢，Kafka 默认
Exactly once：只处理一次

auto.offset.reset
earliest：无提交 Offset 时从头消费
latest：无提交 Offset 时只消费新数据
none：无提交 Offset 时报错

Q & A

Broker、Topic、Partition、Leader、Follower 等概念之间的关系是怎样的？

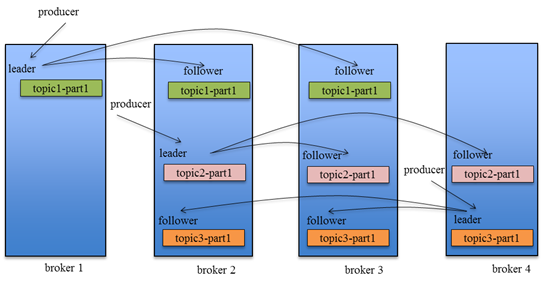

Kafka各组件关系图

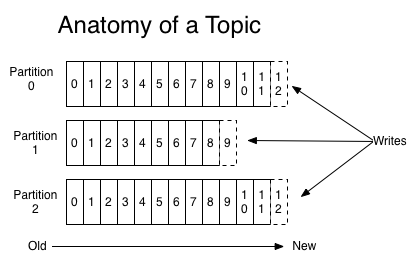

Topic 的分区结构与写入过程是怎样的？
Topic的分区结构与写入过程
顺序IO跟随机IO在不同存储介质上的性能是怎样的？

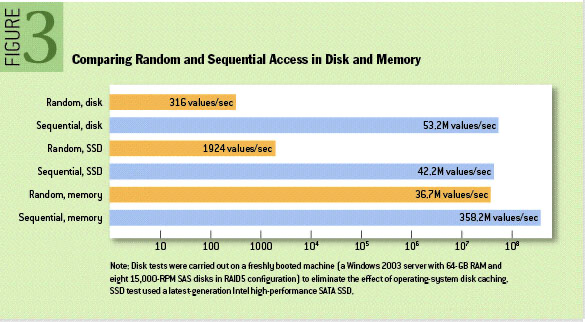

顺序IO跟随机IO在不同存储介质上的性能对比
Topic 在磁盘上的目录文件结构是怎样的？

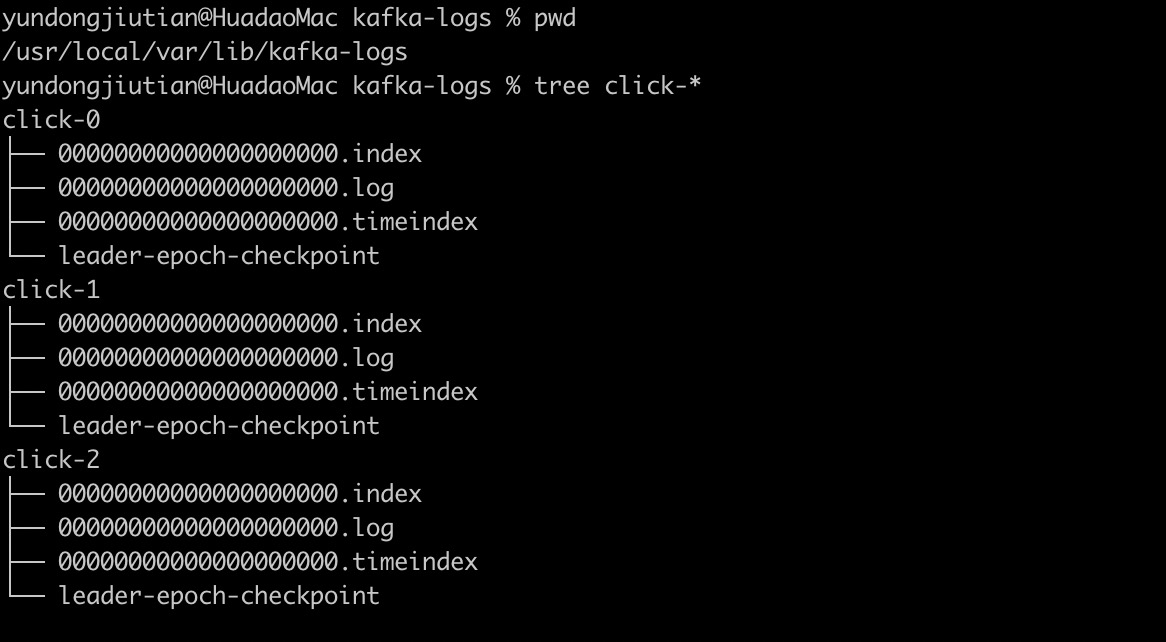

下图即名为 “click” 的 Topic 在磁盘上的目录结构，它有3个 Partition。

Topic日志的目录文件结构

一个 Partition 在磁盘上对应一个文件夹，里面通常包含多组文件，每组被称为一个日志段（LogSegment）。

一个日志段由多个文件组成：

.log 日志文件，是实际存储消息体的文件；

.index 稀疏索引文件，建立了 “消息逻辑偏移量(Offset) → 消息物理磁盘位置” 的映射，用于快速定位消息；

.timeindex 时间戳索引文件，建立了 “消息时间戳 → 消息逻辑偏移量(offset)” 的映射，方便按时间范围来查找消息。

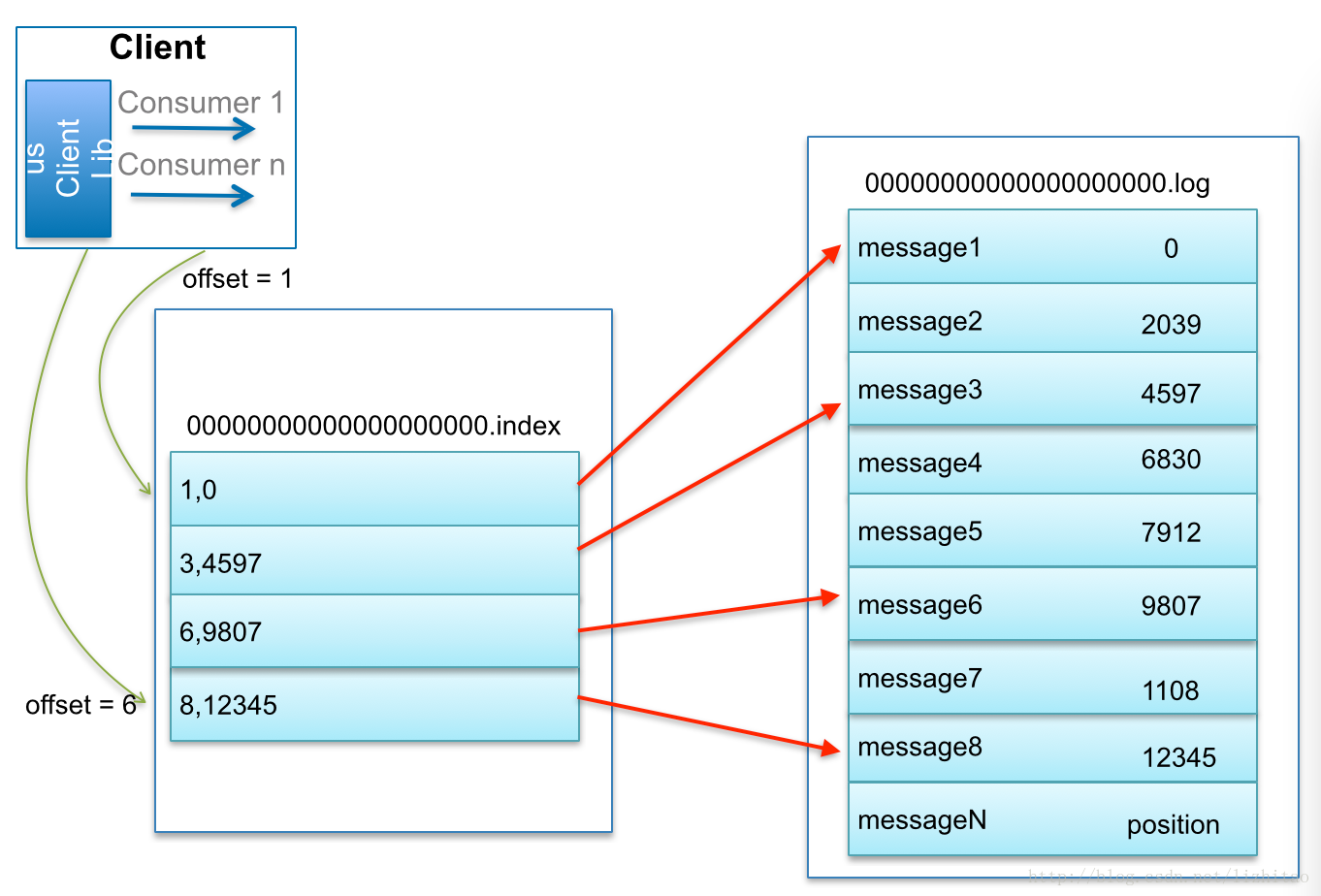

如何根据 Offset 在日志文件中查找消息？

以下图为例，查找 Offset 为 7 的 Message

根据Offset在日志文件中查找消息

查找步骤

  1. 因为 LogSegment 根据内部最小的 Offset 命名。

    所以首先使用二分查找，确定 Message 在哪个 LogSegment 中。

  2. 打开 .index 稀疏索引文件，使用二分查找，找到最接近 Offset 7 且小于等于 Offset 7 的那个 Offset，本例为 Offset 6。

  3. 上一步已经知道 Offset 6 对应消息的物理位置为 9807，接下来打开 .log 文件，从 9807 的位置开始，顺序扫描，直到找到 Offset 7 对应的消息。本例中即物理位置 1108 这条消息。

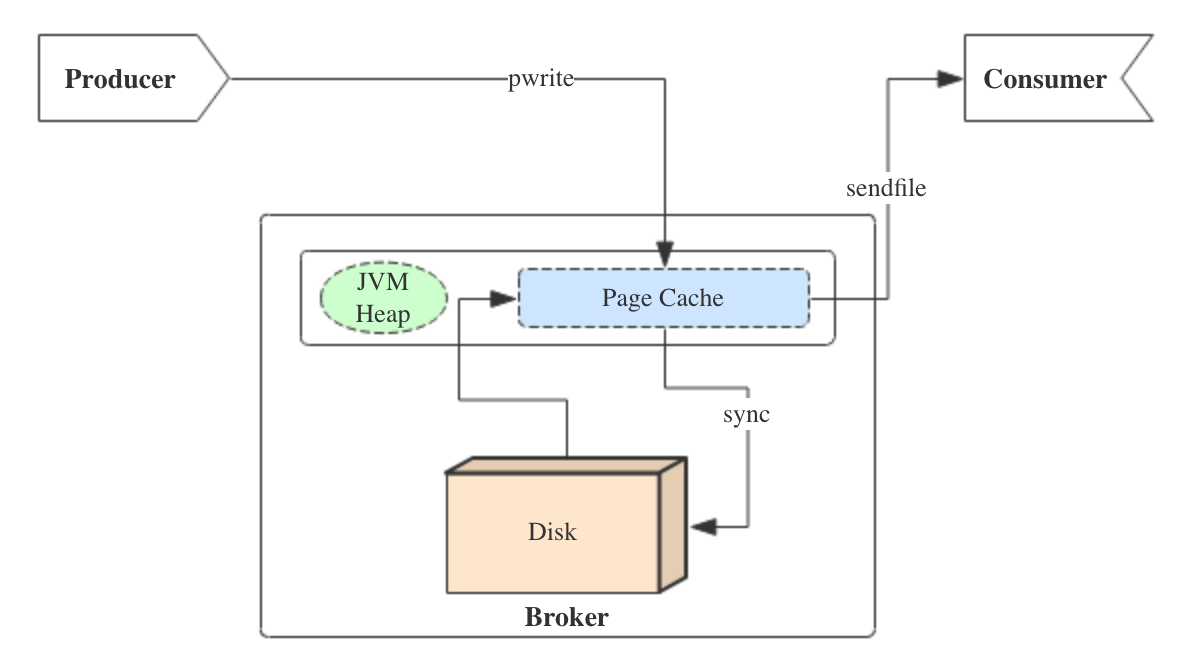

Broker 中消息写入与持久化流程是怎样的？
Broker中消息写入与持久化流程
Kafka 为什么要把数据直接写到硬盘，而不是写到内存再 flush？

  1. 现代操作系统主动将所有空闲内存用作 disk caching, 所有对磁盘的读写操作都会通过这个统一的 cache。如果不使用直接I/O，该功能不能轻易关闭。

    因此即使进程维护了 in-process cache，该数据也可能会被复制到操作系统的 Page Cache 中，事实上所有内容都被存储了两份。

  2. Kafka 是建立在 jvm 上面的，jvm 有两个特点:

    • 对象的内存开销非常高，通常是所存储的数据的两倍(甚至更多)

    • 随着堆中数据的增加，Java 的垃圾回收变得越来越复杂和缓慢

  3. 简化代码，因为所有保持 cache 和文件系统之间一致性的逻辑现在都被放到了 OS 中，这样做比一次性的进程内缓存更准确、更高效。

Page Cache 的数据什么时候回写硬盘？

Linux 内核里负责回写脏页的线程称为 flusher 线程。

flusher 线程运行时机：

  • 空闲内存低于某个阈值

  • 脏页停留时间高于某个阈值

  • 用户进程主动调用sync()或fsync()

进一步得出结论: 只要数据写进了 Page Cache，即使 Kafka 进程挂掉，数据也不会丢失

Page Cache 什么时候读取硬盘？

当 Consumer 要消费的消息不在 Page Cache 里，才会去磁盘读取。

并且会顺便预读出一些相邻的块放入 Page Cache，以方便下一次读取。

进一步得出结论：如果 Producer 的生产速率与 Consumer 的消费速率相差不大，那么就能几乎只靠对 Page Cache 的读写完成整个生产-消费过程，磁盘访问非常少。这个结论俗称为“读写空中接力”。

Sendfile 零拷贝相比传统网络IO有何优势？

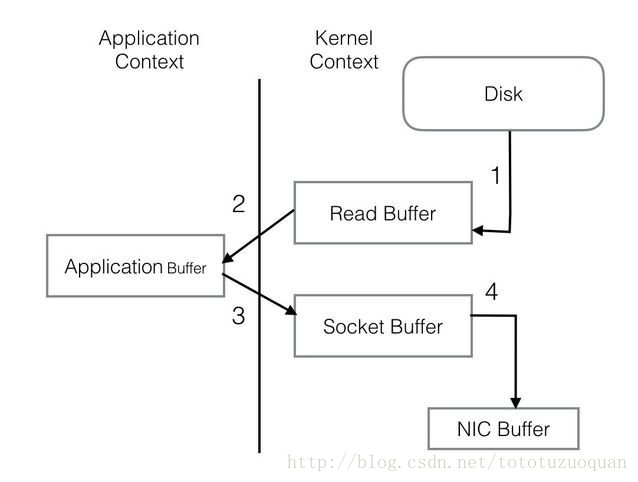

传统网络IO流程

传统网络IO流程

  1. 操作系统从磁盘读取数据到内核空间的 Page Cache。

  2. 应用程序读取内核空间的数据到用户空间的缓冲区。

  3. 应用程序将数据(用户空间的缓冲区)写回内核空间到套接字缓冲区(内核空间)。

  4. 操作系统将数据从套接字缓冲区(内核空间)复制到通过网络发送的 NIC 缓冲区。

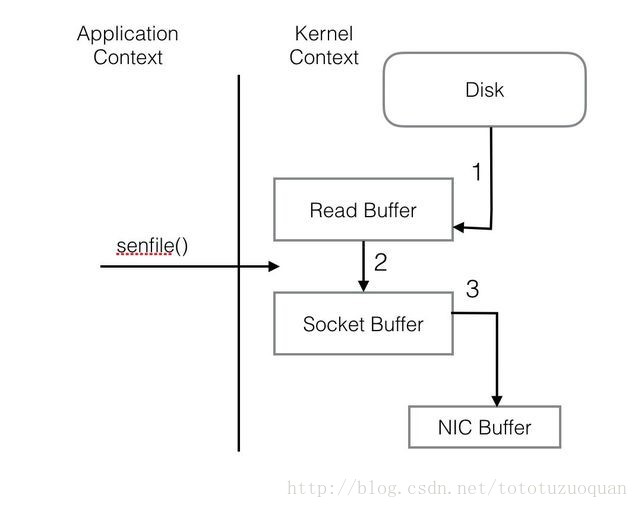

Sendfile 零拷贝

Sendfile零拷贝流程

  • 数据直接从 Page Cache 发送到网络，将IO操作全部交给操作系统，减少数据复制。

如何分配 Partition 和 Replica 到 Broker 上？

分配过程

  1. 将所有 Broker（假设共 n 个 Broker）和待分配的 Partition 排序。

  2. 将第 i 个 Partition 分配到第 个 Broker 上。

  3. 将第 i 个 Partition 的第 j 个 Replica 分配到第 个 Broker 上。

进一步得出结论：若 Replica 的数量大于 Broker 的数量，会有两个相同的 Replica 分配到同一个 Broker 上，所以 Replica 的数量应该小于等于 Broker 的数量。

Producer 生产消息的可靠性怎么保证？

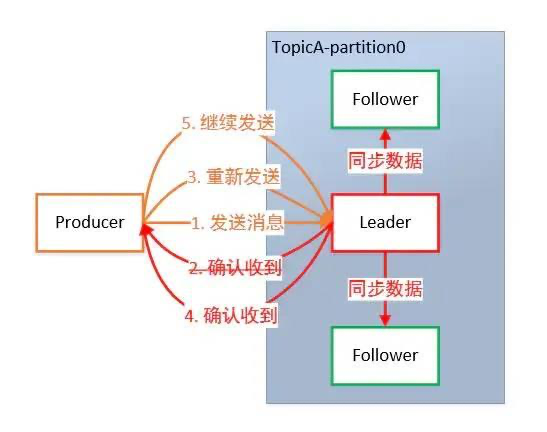

生产消息的可靠性保证

数据发送的可靠性机制

  1. Partition-Leader 收到 Producer 发送的数据。

  2. Partition-Leader 将数据同步到 Partition-Follower。

  3. Partition-Leader 向 Producer 返回 ACK（ACKnowledge 确认收到）信号

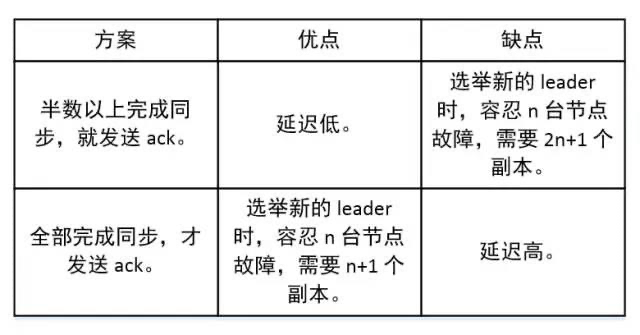

多少个 Replica (Leader+Follower) 同步完成后发送 ACK？
Replica数据同步方案选择

Kafka 选择后者，但严格来说应该是全部 Replica 的一个同步子集，即 ISR (a set of in-sync replicas)

什么是 ISR 机制？

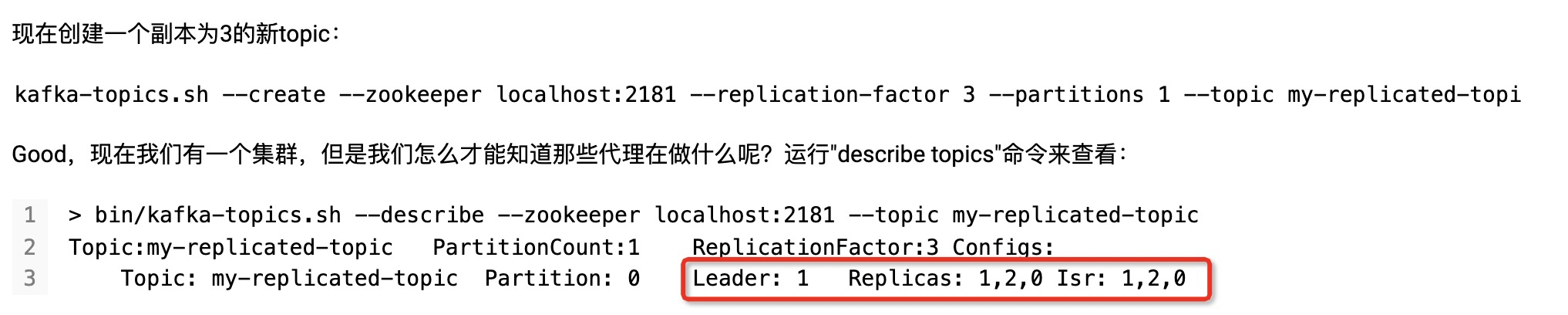

Kafka ISR 机制

ISR 概念解释

  1. ISR 是 Replicas 的一个子集。

  2. Follower 长时间不同步，会踢出 ISR。

  3. Leader 故障, 会从 ISR 中重新选择 Leader。

  4. ISR 中所有 Follower 完成数据的同步之后，Leader 向 Producer 返回 ACK。

  5. ISR 集合发生变化会在 ZooKeeper 持久化。

  6. ISR 中的任何一个节点都有资格被选为 Leader。

满足什么条件的 Replica 才会变成 ISR 的成员？

  • 它所在的 Broker 需要能在 Zookeeper 里维护心跳。

  • 它和 Leader 之间的数据差异不能太大，这个差异是一个可配置的 threshold。

满足以上条件的 Follower 被称之为 “in sync”。

Producer 生产消息的可靠性有几个级别？

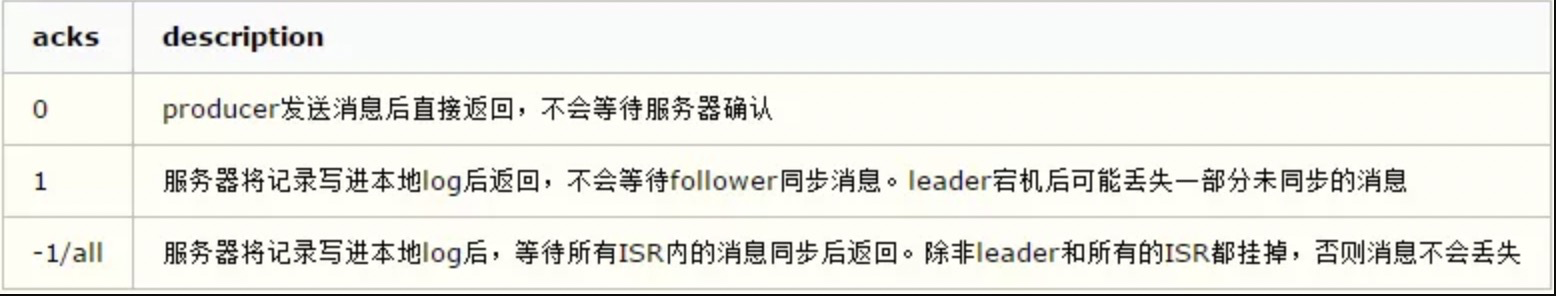

Producer 生产消息的3个可靠性级别
Kafka 的故障恢复机制是怎样的？

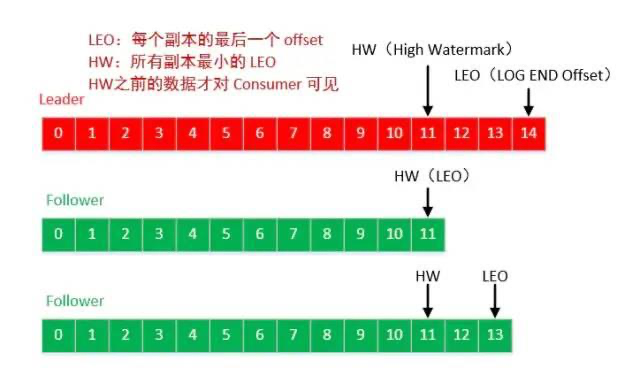

Kafka 的故障恢复机制

  • Follower故障： 被临时踢出ISR，恢复后先截掉本地日志中高于上次HW的部分，再从HW开始同步Leader数据。

  • Leader故障： 从ISR中选新Leader，其他Follower先截掉高于HW的日志，再同步新Leader数据。

  • 全部节点故障： Kafka会选第一个恢复的副本（不一定在ISR中）作为Leader。

Producer 发送消息时的路由机制是怎样的？
Producer 发送消息时的路由机制

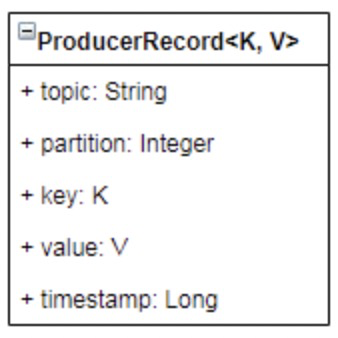

图为 Kafka 发送的 Message 的内部结构

消息路由机制

  1. 指定了 Partition，则直接使用。

  2. 没有指定 Partition 但有 Key，将 Key 的 Hash 值与分区数取余得到 Partition 值。

  3. 既没有 Partition 也没有 Key 的情况下，第一次调用时随机生成一个整数（后面每次调用都在这个整数上自增），将这个值与可用的分区数取余，得到 Partition 值，也就是常说的 Round-Robin 轮询算法。

Producer 的消息发送方式有几种？

  • 异步发送： 确定目标分区后，发送到一块内存缓冲区中（发送队列）。Producer 的另一个工作线程（即 Sender 线程），负责实时地从该缓冲区中提取出准备好的消息封装到一个批次内，统一发送到对应的 Broker 中。

  • 同步发送： 不分批，直接发送到 Broker，一条消息发送一次，直到收到 ACK 信号才开始发送下一条消息。

Consumer 支持几种消费模式？

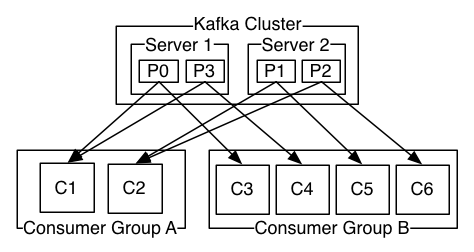

Consumer 消费模式

  • 队列模式（queuing）： 多个 Consumer 可以同时从服务端读取消息，每个消息只被其中一个 Consumer 读到 (消息竞争)。

  • 发布-订阅模式 (publish-subscribe)： 消息被广播到所有的 Consumer 中 (消息共享)。

Consumer Group，组内消息竞争，组间消息共享。

Rebalance 触发时机是什么时候？

Group 中的 Consumer 分配 Partition 的过程叫 Rebalance。它的触发时机有以下几种：

  • 组成员个数发生变化。

  • 订阅的 Topic 个数发生变化。

  • 订阅的 Topic 分区数发生变化。

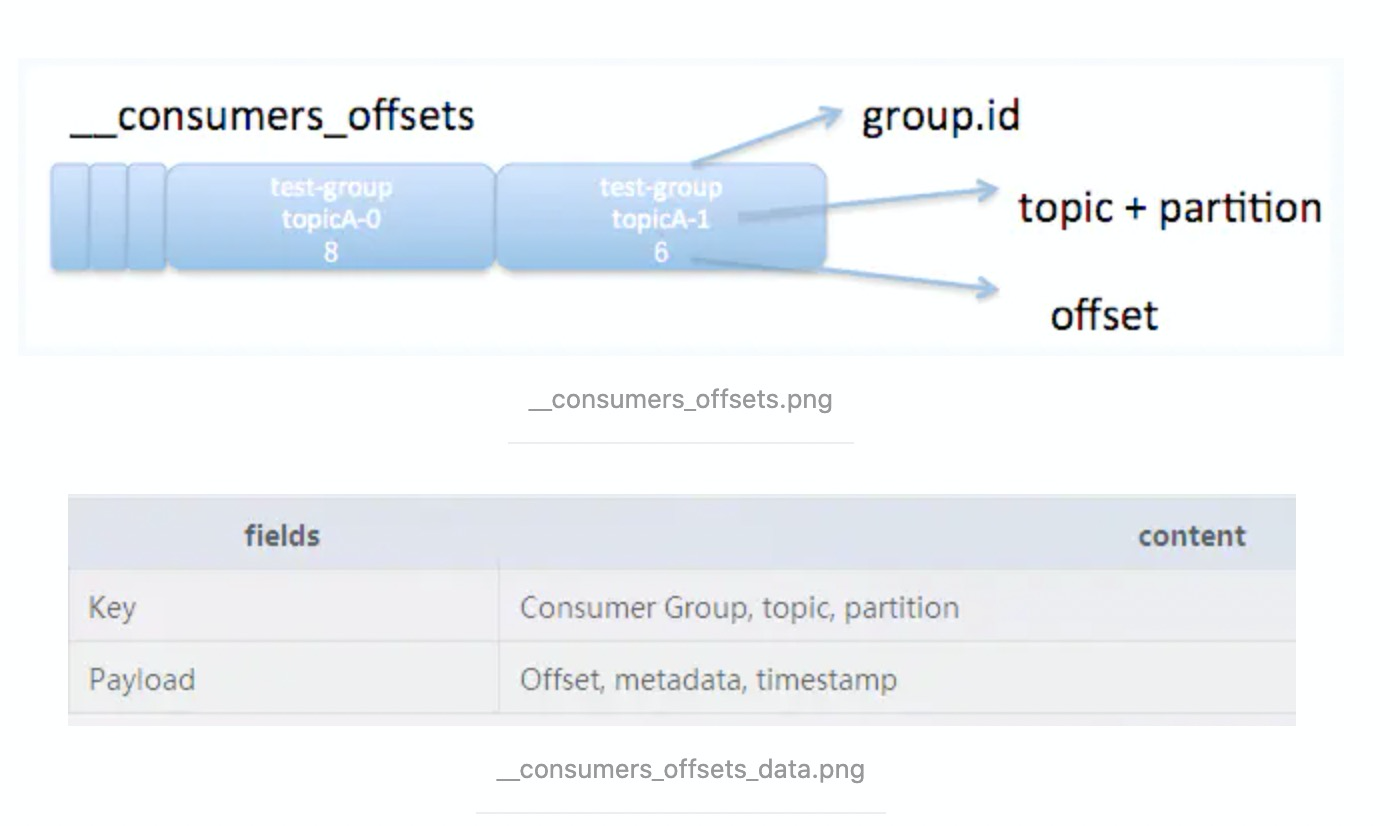

Offset 从语义上来看有几种？
Offset 语义

  • Committed Offset： 代表 Consumer 已经确认消费过的消息的序号，持久化保存在 Broker 的 一个特殊 Topic: __consumers_offsets 上。

  • Current Offset： Consumer 希望收到的下一条消息的序号，存在于 Consumer 客户端中(未持久化)。
